[Unity3d][Editor][UIToolkit] Flexible한 3개의 Pane 구성하기

| 개요

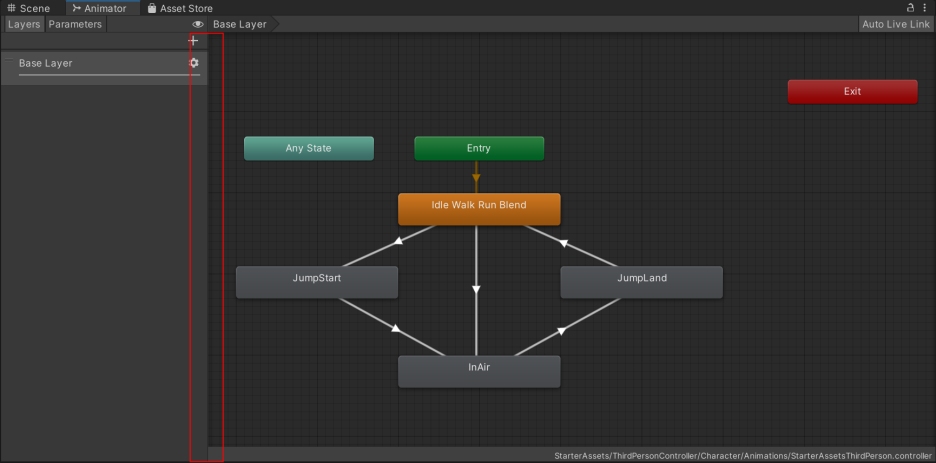

유니티 에디터에서 흔하게 볼 수 있는 Flexible한 UI 구성을 자주 볼 수 있다.

사소한 부분이긴 하지만, 사용 편의성이 크게 다가오기도 한다.



때문에, 커스텀한 에디터에서 차용하고 싶어도

기존의 IMGUI에선 구현하기가 번거로웠는데 UIToolkit의 TwoPaneSplitView를 이용하면 간단하게 구현이 가능하다.



Unity - Manual: Create a custom Editor window

위 매뉴얼을 참고하면 쉽게 구분되고 사이즈 조절이 가능한 두개의 패널을 구현할 수 있다.

그렇다면 3개로 구성하되 좌측과 우측은 고정적인 패널로 중앙 부분의 컨텐츠 패널은 Flexible하게 구성할 순 없을까?



| 구현

var splitView = new TwoPaneSplitView(0, 300, TwoPaneSplitViewOrientation.Horizontal);
var splitView2 = new TwoPaneSplitView(1, 300, TwoPaneSplitViewOrientation.Horizontal);
{
	// contentView (flexed)
	var scrollView = new ScrollView(ScrollViewMode.VerticalAndHorizontal);
	splitView2.Add(scrollView);

	var fixedPane = CreateInspectorPane();
	splitView2.Add(fixedPane);
}

var flexedPane = new VisualElement();
flexedPane.Add(splitView2);
flexedPane.style.minWidth = 200;

splitView.Add(CreateBoardView());
splitView.Add(flexedPane);

rootVisualElement.Add(splitView);



간단히 말하자면 2개의 TwoPaneSplitView를 활용하면 된다.

구분	Fixed	Flexed
첫번째 SplitView	Board View(Left)	두번째 SplitView
두번째 SplitView	Inspector (Right)	Content

위와 같이 첫 번째 SplitView는 Flexed Pane에 SplitView를 겹치면 된다.

(TwoPaneSplitView의 생성자에서 첫번째 인자로 Fixed 패널의 인덱스를 지정할 수 있는데 그 부분을 활용하였다.)

좌측/우측 패널은 위치를 고정하고, 컨텐츠 패널만 Flexible하게 구성할 수 있다.

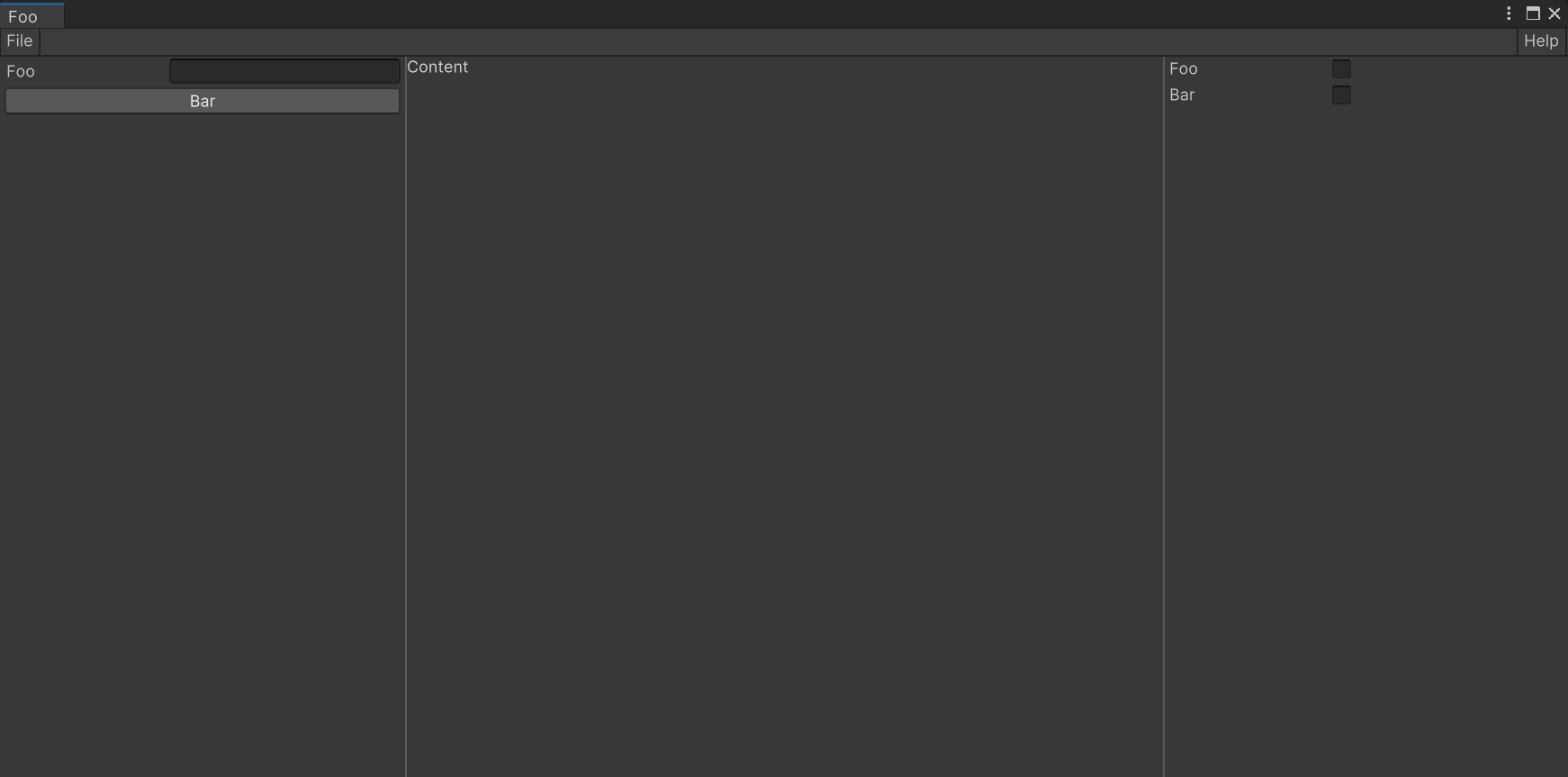

| 예제 코드

using UnityEngine.UIElements;
using UnityEditor;
using UnityEditor.UIElements;

public class FooEditor : EditorWindow
{
	[MenuItem("Tools/Foo", false)]
	static public void Open()
	{
		var window = GetWindow<FooEditor>(false, "Foo", true);
		window.Initialize();
	}

	public void Initialize()
    {
		var splitView = new TwoPaneSplitView(0, 300, TwoPaneSplitViewOrientation.Horizontal);
		var splitView2 = new TwoPaneSplitView(1, 300, TwoPaneSplitViewOrientation.Horizontal);
		{
			// contentView (flexed)
			var scrollView = new ScrollView(ScrollViewMode.VerticalAndHorizontal);
            {
				scrollView.Add(new Label("Content"));
            }
			splitView2.Add(scrollView);

			var fixedPane = CreateInspectorPane();
			splitView2.Add(fixedPane);
        }
		var flexedPane = new VisualElement();
		flexedPane.Add(splitView2);
		flexedPane.style.minWidth = 200;

		splitView.Add(CreateBoardView());
		splitView.Add(flexedPane);

		var toolBar = new Toolbar();
		{
			var fileButton = new ToolbarButton() { text = "File", name = "FileButton" };
			toolBar.Add(fileButton);

			toolBar.Add(new ToolbarSpacer() { flex = true });

			var helpButton = new ToolbarButton() { text = "Help" };
			toolBar.Add(helpButton);
		}

		rootVisualElement.Add(toolBar);
		rootVisualElement.Add(splitView);
	}

	// Left Pane
	public VisualElement CreateBoardView()
	{
		var boardView = new VisualElement();
		{
			var fooField = new TextField() { label = "Foo" };
			boardView.Add(fooField);

			var barButton = new Button() { text = "Bar" };
			boardView.Add(barButton);
		}
		return boardView;
	}

	// Right Pane
	public VisualElement CreateInspectorPane()
    {
		var inspectorPane = new VisualElement();
        {
			var fooToggle = new Toggle() { label = "Foo" };
			inspectorPane.Add(fooToggle);

			var barToggle = new Toggle() { label = "Bar" };
			inspectorPane.Add(barToggle);
		}
		return inspectorPane;
	}
}
